Основное назначение

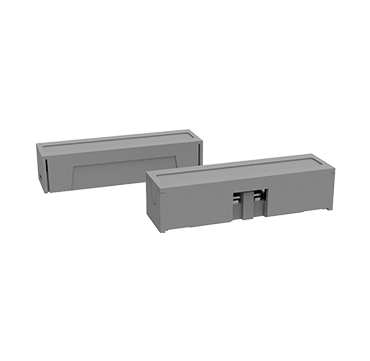

Магнитный контакт (геркон) Zennio 990000306 в серебристом корпусе — штатное решение для контроля состояния проёмов в KNX‑системах. Устройство фиксирует открытие и закрытие двери или окна и передаёт сигнал в систему автоматизации для запуска сценариев: включение сигнализации, отключение вентиляции, логирование событий, активация других функций «умного дома».
Ключевое преимущество модели — накладной (поверхностный) монтаж: не требуется штробление или сверление кромки профиля. Это особенно актуально при работе с металлическими конструкциями, где нарушение целостности профиля нежелательно или запрещено. Серебристый цвет корпуса гармонично сочетается с алюминиевыми и стальными профилями, а также с типовой дверной и оконной фурнитурой.
Ключевые особенности
- Накладной монтаж без нарушения конструкции. Устройство крепится на поверхность рамы и створки — это исключает трудоёмкие подготовительные работы и снижает риски повреждения профиля.
- Серебристый цвет корпуса. Позволяет точно подобрать устройство под отделку металлических дверей и окон, снижая количество возвратов из‑за несоответствия эстетики.
- Совместимость с KNX. Контакт штатно интегрируется в KNX‑инфраструктуру и работает с любыми устройствами Zennio, оснащёнными бинарными или аналогово‑цифровыми входами.
- Надёжное срабатывание. Нормально разомкнутый контакт замыкается при приближении магнита — система получает чёткий сигнал без паразитных наводок.
- Минимизация трудозатрат. Простая установка и типовая схема подключения ускоряют монтаж, что напрямую влияет на снижение сметной стоимости работ (в русле ваших задач по минимизации расходов).
Технические параметры
| Значение |
|---|
| 990000306 |
| Серебристый |
| Нормально разомкнутый |
| 100 В |
| До 0,5 А |
| 10 Вт |
| До 15 мм |
| Ø24,5 × 30 мм |
| Ø24,5 × 21 мм |
| IP20 (для чистых помещений, внутри отапливаемых объектов) |
| От −15 °C до +40 °C |
| 5–95 % без конденсата |
| II |
| CE, RoHS |
Монтаж и подключение
- Разметка. Определите места установки: контакт — на неподвижной части проёма (рама), магнит — на подвижной (створка/дверь), строго напротив друг друга.
- Крепление. Устройство фиксируется саморезами через монтажные отверстия. Для металлических поверхностей рекомендуется использовать крепёж с антикоррозийным покрытием.
- Прокладка кабеля. Используйте кабель сечением 0,5–1,0 мм². Трассу прокладывайте в кабель‑канале или внутри технологических полостей конструкции.
- Подключение. Подсоедините провода к клеммной колодке согласно схеме в документации.
- Проверка. Убедитесь в корректной работе: при закрытии проёма цепь должна быть разомкнута, при открытии — замкнута (или наоборот, в зависимости от логики системы).
Выгоды для проекта (с учётом минимизации расходов)
- Сокращение подготовительных работ. Отсутствие штробления и сверления кромки профиля экономит время и инструмент, снижая сметную стоимость монтажа.
- Меньше сервисных выездов. Стабильная работа и отсутствие ложных срабатываний уменьшают количество аварийных обращений и переделок.
- Упрощённая приёмка. Сертифицированный компонент с понятными параметрами проще согласовать в исполнительной документации и спецификациях.
- Снижение рисков ошибок подбора. Серебристый цвет и чёткая маркировка артикула помогают монтажникам сразу получить нужную модификацию под конкретный объект.
Применение
Устройство рассчитано на профессиональные инсталляции и подходит для:
- включения в проектные и тендерные спецификации;
- автоматизации зданий и «умных домов» на базе KNX;
- систем контроля доступа и сигнализации;
- объектов с повышенными требованиями к скорости монтажа и эстетике (бизнес‑центры, гостиницы, частные резиденции, офисы).
Цвет | Серебристый |
Бренд | ZENNIO |
Страна-производитель | Испания |
